隨著微服務架構在軟件開發領域的普及，系統復雜度顯著增加，如何有效理解和可視化微服務架構成為關鍵挑戰。圖形分析作為一種強大的可視化技術，能夠幫助開發者和架構師直觀呈現微服務間的復雜交互關系。
一、圖形分析的核心概念與優勢
圖形分析通過節點和邊的方式表示微服務架構中的組件及其關系。節點代表各個微服務實例，邊則代表服務間的調用、依賴或通信關系。這種可視化方法具有以下優勢：
- 直觀展示服務拓?fù)浣Y(jié)構，便于理解系統整體架構
- 識別關鍵服務節點和單點故障風險
- 分析服務調用鏈路和依賴關系
- 監控服務間通信性能和健康狀況
二、微服務架構可視化的實現方法

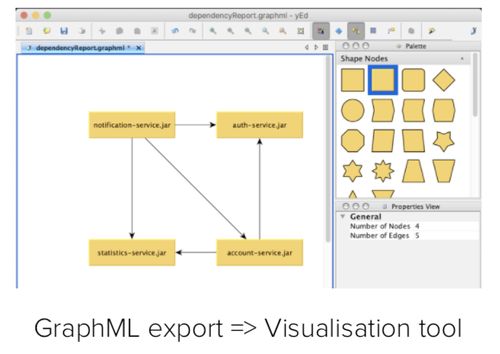

1. 依賴關系圖構建
通過收集服務注冊中心、API網關和日志數據，自動生成微服務依賴圖。使用不同顏色和形狀區分各類服務，線條粗細表示調用頻率或數據流量。
2. 實時監控儀表板
集成性能指標（如響應時間、錯誤率），在圖形中動態展示服務狀態。可通過熱力圖形式呈現負載分布，使用警報機制標注異常服務。
3. 調用鏈路追蹤可視化
基于分布式追蹤數據，構建完整的請求調用鏈圖。支持鉆取功能，允許用戶深入查看單個請求在微服務間的流轉路徑。
三、典型工具與應用場景
主流工具如Kiali、Zipkin、Jaeger等提供開箱即用的微服務可視化能力。在以下場景中尤其重要：
- 新成員快速理解系統架構
- 故障排查和性能優化
- 架構演進和重構規劃
- 容量規劃和資源分配
四、最佳實踐建議
- 建立統一的元數據標準，確保圖形元素含義一致
- 實施分層展示策略，避免信息過載
- 結合業務上下文，增強可視化圖形的業務含義
- 建立自動化更新機制，確保圖形與實際情況同步
通過合理運用圖形分析技術，團隊能夠更有效地管理和優化微服務架構，提升系統可觀測性和可維護性，最終實現更穩健的軟件服務交付。
